Sujeción de piezas de pared delgada en torneado CNC
Publicado: 10.SEP.2026
Cómo elegir entre cabezales segmentados y mandriles interiores
Una pieza delgada puede cumplir la medida mientras está sujeta y perderla pocos segundos después de abrir el plato. El problema no siempre está en la herramienta ni en la compensación del torno. Muchas desviaciones de redondez, conicidad o espesor nacen en la forma de apoyar y sujetar la pieza. Para evitarlo, el útil debe elegirse a partir de la referencia geométrica, la rigidez real del componente y las superficies que deben quedar libres para mecanizar.
Los sistemas de cabezales de sujeción segmentados amplían las opciones disponibles entre un plato de garras convencional y una pinza metálica. Sus segmentos rígidos se unen mediante caucho vulcanizado y reparten el contacto alrededor de la pieza. La ventaja práctica depende de la aplicación: una superficie de contacto más amplia puede reducir marcas y deformación local, pero no sustituye el cálculo de la fuerza ni una prueba de mecanizado.

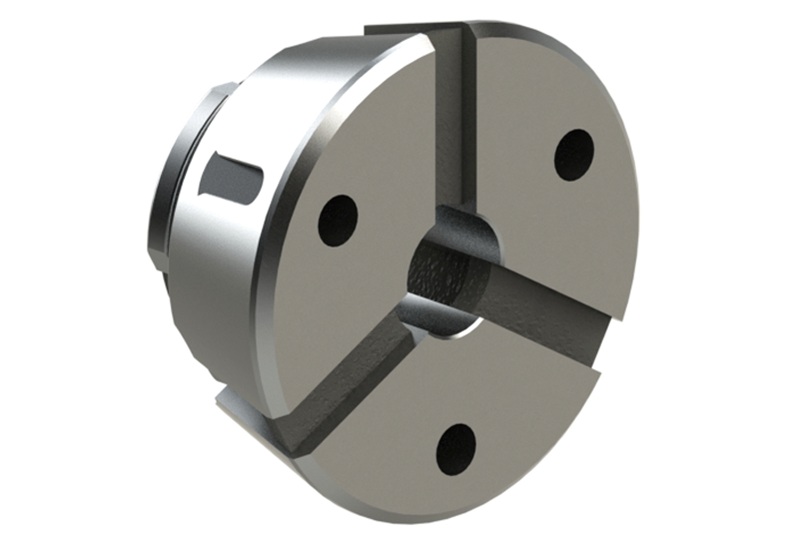

Figura 1. Cabezal segmentado de sujeción exterior con sectores metálicos unidos por material elástico
La deformación empieza en el apoyo
En un anillo, un casquillo o una camisa, una fuerza moderada aplicada en pocos puntos puede producir una forma lobulada. El reloj comparador puede mostrar un descentramiento aceptable durante el ajuste, aunque la pieza conserve tensión elástica. Cuando se libera, recupera parte de su forma y cambia la cota que acaba de mecanizarse. El efecto aumenta cuando la pared es fina, la longitud de agarre es corta o el material tiene poca rigidez.
La presión de apriete tampoco debe fijarse por costumbre. Una presión que funcionó con una pieza maciza puede ser excesiva para otra geometría del mismo diámetro. Conviene separar tres necesidades: impedir el deslizamiento por el par de corte, sostener la pieza contra la flexión y mantenerla situada contra una referencia axial. Si una sola acción de apriete intenta resolver las tres, normalmente se termina aplicando más fuerza de la necesaria.
Definir primero la referencia
Antes de seleccionar el plato, hay que decidir qué superficie gobierna la concentricidad final. Si el diámetro exterior ya es estable y puede utilizarse como referencia, la sujeción exterior suele ser directa. Si el agujero terminado debe quedar concéntrico con el exterior que se va a tornear, puede resultar más lógico localizar desde el interior. La secuencia de operaciones, y no solo la forma visible de la pieza, determina la respuesta.
También debe identificarse la cara que controla la longitud. Un tope frontal o interior bien definido reduce la variación axial entre cargas. El operario debe poder apoyar la pieza sin virutas atrapadas, y el sistema automático debe confirmar que la pieza llegó a su posición antes de cerrar. Una buena repetibilidad de carga no corrige un apoyo contaminado o una referencia mal elegida.
Sujeción exterior con contacto distribuido
Para ejes, casquillos, perfiles y piezas que deben agarrarse por el diámetro exterior, un plato portacabezal con agujero pasante permite instalar cabezales intercambiables y conservar paso central para barras largas o para un dispositivo de posicionamiento. El movimiento axial del tubo de tracción se transforma en cierre radial de los segmentos. La superficie de agarre rodea una parte amplia de la circunferencia, por lo que la carga se concentra menos que con tres contactos estrechos.
El cabezal debe corresponder al diámetro, al perfil y al estado superficial de la pieza. Una superficie lisa es apropiada cuando se quiere limitar la marca sobre un acabado, mientras que una geometría ranurada puede aumentar el agarre sobre material en bruto. En ambos casos hay que respetar la carrera disponible, la velocidad del conjunto y la fuerza admisible. El paso central no elimina la necesidad de un tope cuando la longitud axial forma parte de la tolerancia.

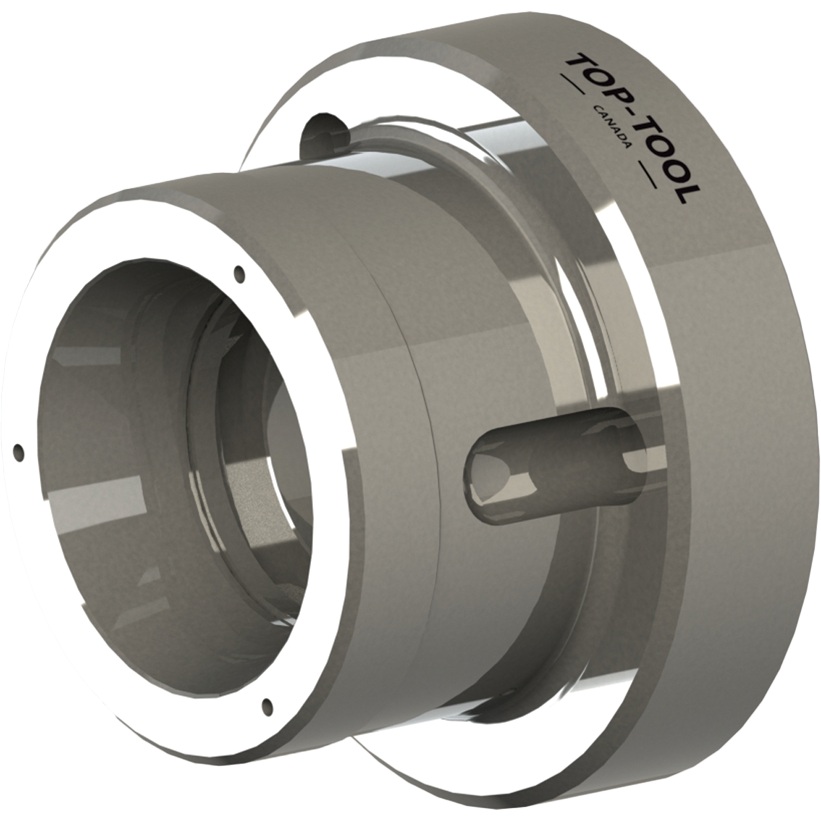

Figura 2. Plato portacabezal con agujero pasante para sujeción exterior y cambio de cabezal
Cuándo localizar desde el agujero
La sujeción interior deja libre la superficie exterior y puede acercar la referencia del útil a la referencia funcional de la pieza. Es útil en anillos, engranajes, poleas y cuerpos con un agujero previamente mecanizado. Sin embargo, no todos los agujeros aceptan el mismo mecanismo. Un agujero pasante permite una disposición de tracción distinta de un agujero ciego, y la profundidad útil limita la longitud de contacto.
En componentes con agujero ciego, un sistema de mandril segmentado para agujeros ciegos expande un casquillo desde el interior y lleva la pieza contra un tope durante el accionamiento. Esta retroacción ayuda a controlar la posición axial sin introducir un tirante a través del fondo del agujero. El diámetro, la profundidad, el rango de expansión y la carga de corte deben comprobarse como un conjunto.
El contacto interior distribuido también puede deformar una pared fina si la fuerza es demasiado alta. La diferencia es que la expansión actúa sobre el agujero y mantiene accesible el exterior. Por eso la elección correcta no consiste en afirmar que el mandril interior siempre deforma menos, sino en comparar cuál de las dos referencias produce menos cambio en la geometría crítica después de liberar la pieza.

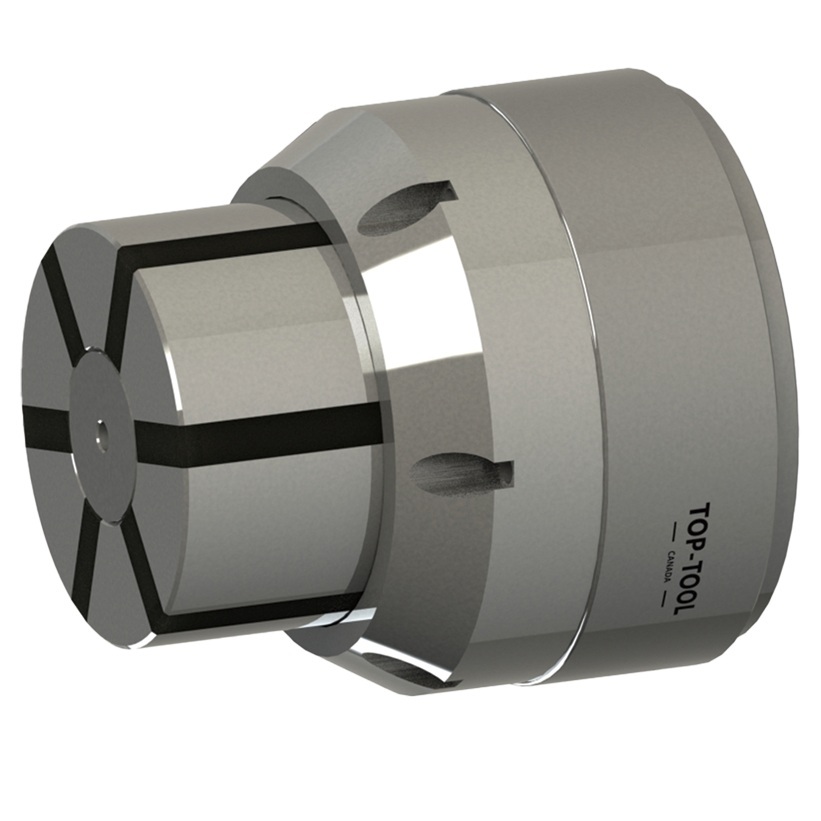

Figura 3. Sistema de mandril segmentado para localizar y sujetar desde un agujero ciego
Precisión del útil y precisión de la pieza
La precisión declarada de un cabezal o de un cuerpo de plato describe una parte del sistema. El resultado mecanizado incluye el estado del husillo, la brida, las superficies de montaje, la preparación del cabezal, la pieza y el propio corte. También conviene distinguir descentramiento, repetibilidad y precisión de posicionamiento. Una medición realizada sin descargar la pieza no demuestra cuánto cambiará su forma al quedar libre.
Durante la puesta a punto debe medirse una primera pieza sujeta, después de mecanizar y finalmente tras liberarla. Repetir varios ciclos de apertura y cierre permite separar un error constante de una variación de carga. En paredes muy finas puede ser necesario esperar a que desaparezca el calentamiento antes de aceptar la medida. El ensayo debe reproducir la presión, la velocidad y el avance previstos para producción.
Comprobaciones antes de mecanizar el lote
● Marcar en el plano la superficie de sujeción, la cara de apoyo y la referencia geométrica que controla la concentricidad.
● Registrar diámetro, tolerancia, espesor de pared, longitud de agarre y estado superficial.
● Confirmar la conexión al husillo o al útil, la carrera disponible, el accionamiento y la velocidad máxima.
● Ajustar la fuerza a partir del par de corte esperado y comprobar que la pieza no gira ni se desplaza.
● Medir la pieza antes, durante y después de sujetarla para detectar recuperación elástica.
● Revisar el acceso de herramienta y la evacuación de virutas alrededor del tope y de las superficies de apoyo.
Elección práctica
La sujeción exterior con un cabezal segmentado suele ser una buena base cuando el diámetro exterior puede servir de referencia, la superficie necesita un apoyo amplio y el proceso requiere cambios frecuentes. La expansión interior merece evaluarse cuando el agujero define la geometría funcional o cuando el exterior debe quedar completamente libre. Para agujeros ciegos, la profundidad y la posición del tope condicionan el diseño desde el principio.
Ningún sistema elimina por sí solo la deformación. El resultado mejora cuando el útil coincide con la referencia del plano, la fuerza se limita a lo necesario y la validación incluye la pieza descargada. Ese método permite elegir entre garras, pinzas, cabezales segmentados y mandriles interiores con datos de la operación, no por hábito.
